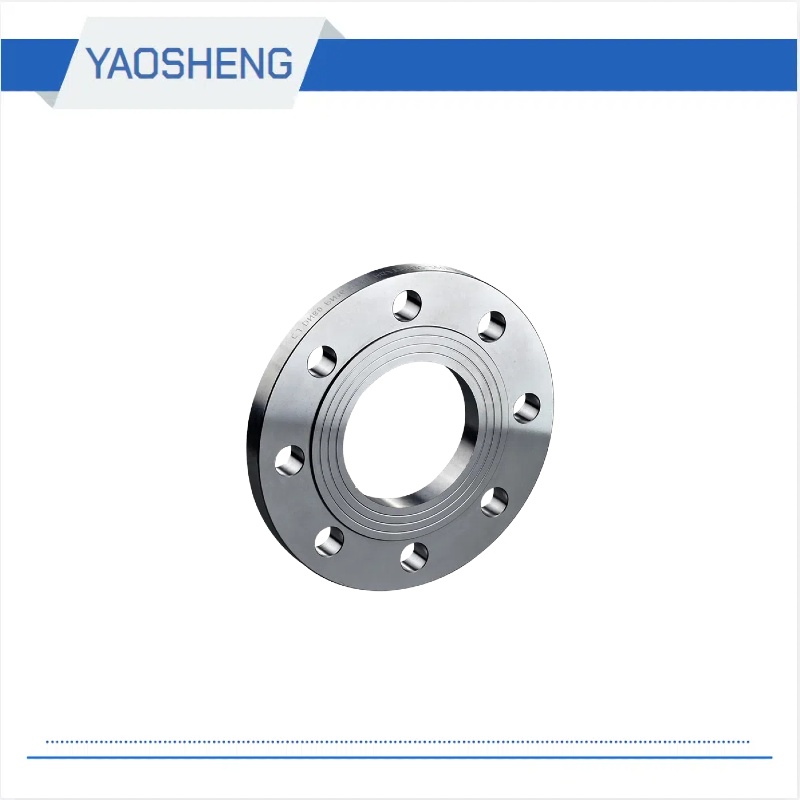

GOST Flanges

Process:Forging+machining+heating Treatment

Style:customized

Surface:rust proof,black/yellow paint,galvanized

Material support: Q235, 16MN, A105, F304, F316, F321

Pressure: PN 10-25

DN:10-1600

Inquire Now Next Product

Product Details

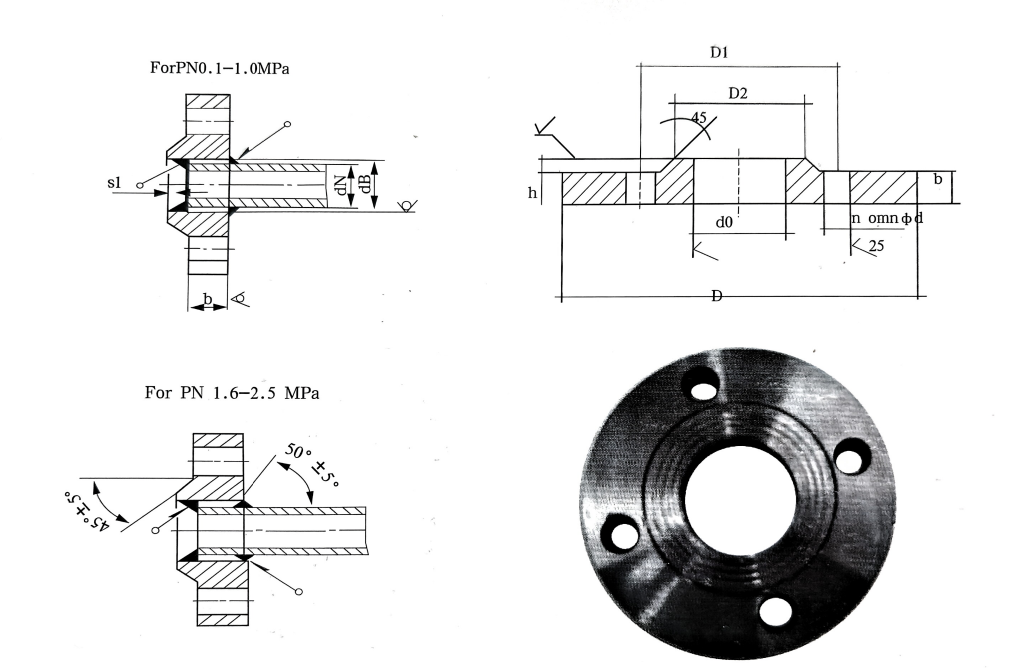

OUR REQUIRED DIMENSIONS (ACCORDING GOST)
PN	DN	Mounting dimension			(dH)	D2	Bolts		Thickness			GOST Weight kg/ pc
PN	DN	D	D1	d	(dH)	D2	n	d	h	h+b	b	GOST Weight kg/ pc
1.0	10	90	60	15	14	42	4	14	2	12	10	0.46
	15	95	65	19	18	47	4	14	2	12	10	0.51
	20	105	75	26	25	58	4	14	2	14	12	0.74
	25	115	85	33	32	68	4	14	2	14	12	0.89
	32	135	100	39	38	78	4	18	2	16	14	1.4
	40	145	110	46	45	88	4	18	3	18	15	1.71
	50	160	125	59	57	102	4	18	3	18	15	2.06
	65	180	145	78	76	122	4	18	3	20	17	2.8
	80	195	160	91	89	133	4	18	3	20	17	3.19
	100	215	180	110	108	158	8	18	3	22	19	3.96
	125	245	210	135	133	184	8	18	3	24	21	5.15
	150	280	240	161	159	212	8	22	3	24	21	6.62
	200	335	295	222	219	268	8	22	3	24	21	8.05
	250	390	350	273	273	320	12	22	3	26	23	10.65
	300	440	400	325	325	370	12	22	4	28	24	12.9
	350	500	460	377	377	430	16	22	4	28	24	15.85
	400	565	515	426	426	482	16	26	4	30	26	21.56
	500	670	620	530	530	585	20	26	4	32	28	27.7
	600	780	725	630	630	685	20	30	5	36	31	39.4
	800	1010	950	820	820	905	24	33	5	42	37	79.16
	1000	1220	1160	1020	1020	1110	28	33	5	48	43	118.43
	1200	1455	1380	1222	1222	1330	32	39	5	56	51	197.44
	1400	1675	1590	1420	1420	1530	36	45	5	65	60	278.92
	1600	1915	1820	1620	1620	1750	40	52	5	75	70	422.65
1.6	10	90	60	15	14	42	4	14	2	14	12	0.54
	15	95	65	19	18	47	4	14	2	14	12	0.61
	20	105	75	26	25	58	4	14	2	16	14	0.86
	25	115	85	33	32	68	4	14	2	16	14	1.17
	32	135	100	39	38	78	4	18	2	18	16	1.58
	40	145	110	46	45	88	4	18	3	20	17	1.96
	50	160	125	59	57	102	4	18	3	22	19	2.58
	65	180	145	78	76	122	4	18	3	24	21	3.42
	80	195	160	91	89	133	4	18	3	24	21	3.71
	100	215	180	110	108	158	8	18	3	26	23	4.55
	125	245	210	135	133	184	8	18	3	28	25	6.38
	150	280	240	161	159	212	8	22	3	28	25	7.81
	200	335	295	222	219	268	12	22	3	30	27	10.1
	250	405	355	273	273	320	12	26	3	31	28	14.49
	300	460	410	325	325	370	12	26	4	32	28	17.78
	350	520	470	377	377	430	16	26	4	34	30	22.88
	400	580	525	426	426	482	16	30	4	38	34	31
	500	710	650	530	530	585	20	33	4	48	44	57.01
	600	840	770	630	630	685	20	39	5	50	45	80.03
	800	1020	950	820	820	905	24	39	5	54	49	104.41
	1000	1255	1170	1020	1020	1110	28	45	5	63	58	179.37
	1200	1485	1390	1220	1220	1330	32	52	5	76	71	297.78
2.5	10	90	60	15	14	42	4	14	2	16	14	0.63
	15	95	65	19	18	47	4	14	2	16	14	0.7
	20	105	75	26	25	58	4	14	2	18	16	0.98
	25	115	85	33	32	68	4	14	2	18	16	1.17
	32	135	100	29	38	78	4	18	2	20	18	1.77
	40	145	110	46	45	88	4	18	3	22	19	2.58
	50	160	125	59	57	102	4	18	3	24	21	2.71
	65	180	145	78	76	122	8	18	3	24	21	3.22
	80	195	160	91	89	133	8	18	3	26	23	4.06
	100	230	190	110	08	158	8	22	3	28	25	5.92
	125	270	220	135	133	184	8	26	3	30	27	8.26
	150	300	250	161	159	212	8	26	3	30	27	10.12
	200	360	310	222	219	278	12	26	3	32	29	13.34
	250	425	370	273	273	335	12	30	3	34	31	18.9
	300	485	430	325	325	390	16	30	4	36	32	23.95
	350	550	490	377	377	450	16	33	4	42	38	34.35
	400	610	550	426	426	505	16	33	4	44	40	44.62
	500	730	660	530	530	615	20	39	4	52	48	67.3
	600	840	770	630	630	720	20	39	5	54	49	90.87
	800	1075	990	820	820	930	24	45	5	68	63	181.43
